Wägesystem für Siloverwiegung

Füllstandsmessung und Siloverwiegung

Speziell für die kontinuierliche Füllstandsmessung von Behältern und Silos (Siloverwiegung) sowohl im Innen- als auch im Außenbereich hat SYSTECH® das MultiLevel 3000-System entwickelt.

Durch die Kombination spezieller Wägesensorik, ausgereifter Elektronik und (optional) umfangreicher Software hat SYSTECH® mit MultiLevel 3000 für Sie ein ideales Füllstandsmess- und Wägesystem geschaffen. Zugeschnitten auf Ihre Anforderungen bietet das System viele Top-Features, welche problemlos erweitert werden können.

System / Elektronik

MultiLevel3000 Elektronik - System

Die selbstentwickelte Wägeelektronik des MultiLevel3000-Systems wird in verschiedenen Systemen mit einer Vielzahl an Zubehör, passend für Ihre Anforderungen, angeboten.

  • für eine Messstelle
  • max. 6 Wägesensoren (pro Silo)
  • kleine und kompakte Schaltschrankgröße
  • 260 x 160 x 91 mm / Alu / IP 65
  • 24 VDC Stromversorgung
  • Ist-Füllstand und / oder Tara über je einen 4-20 mA Ausgang

Für die LKW-Vorverladung ist dieses System durch die voneinander abgesetzten Komponenten für jede Tara-Messung bestens geeignet. Im Paket ist neben dem MultiLevel3000 Economy auch eine Tara-Großanzeige und ein externer Tarataster für die LKW-Fahrer.

  • für eine Messstelle
  • max. 6 Wägesensoren (pro Silo)
  • Stahlblechgehäuse / 380 x 300 x 155 mm / IP 65
  • 24 VDC Stromversorgung
  • standardmäßig mit einer Digitalanzeige (optional erweiterbar um eine weiter)

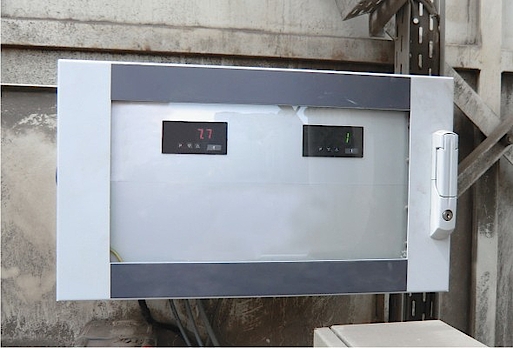

  • bis zu 6 Messstellen pro Schaltschrank (Schaltschrankgröße variiert)
  • max. 6 Wägesensoren (pro Silo)
  • mit separat abschließbarer Glastür / IP 55
  • 230 VAC Stromversorgung
  • für bis zu 12 integrierte Digitalanzeigen (je nach Anzahl der Messungen)

Features der neu entwickelten Wägeelektronik

  • Anschlussmöglichkeit von bis zu sechs bzw. zehn Wägesensoren / Kraftaufnehmer jeglicher Art (bis zu Zehn können ausgewertet werden)
  • Anschlussmöglichkeit von bis zu zwei Temperatursensoren (Pt100 3-Leiter)
  • integrierte Temperaturkompensation
  • Tarafunktionalität
  • Ausgabe des Füllstandes sowie von Tara über 4-20 mA (auch für Großanzeigen möglich)
  • optionale Busvernetzbarkeit (z. B. Profibus DP)
  • 24 VDC Spannungsversorgung

Wägezellen

Vorteile

MultiLevel3000 beruht auf der unkomplizierten Wägetechnologie. Diese bietet im Gegensatz zu herkömmlichen Füllstandserfassungen (z. B. Differenzdruck, Ultraschall, Radar oder Infrarot) etliche Vorteile, wie z. B. die Erfassung des Füllgewichts. Außerdem kann das System somit nachträglich installiert werden. Weitere Vorteile werden im herunterladbaren Prospekt "MultiLevel3000 - Prospekt" beschrieben.

Vorteile

  • echte Gewichtserfassung statt prozentualem Füllstand
  • berührungslose sowie eingriffsfreie Messung
  • keine Probleme mit Anbackungen, Staubbildung und Schüttkegeln
  • unkomplizierte und kostengünstige Nachrüstung bestehender Anlagen
  • Installationsmöglichkeit auch im EX-Bereich

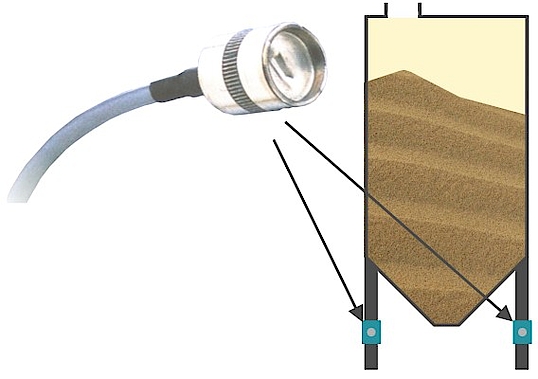

Beispiel-Sensoreinbau

Die ringförmige Ausführung bringt den Vorteil Kräfte zu erfassen, die aus verschiedenen Richtungen auftreten können.

Scherbalken / Scherstäbe

  • Prüfstandstechnik
  • Plattformwaagen
  • Band- und Behälterwaagen
  • Kraftmessung an Maschinenteilen und Hebeln
  • Drehmomentenstütze

Biegebalken / Biegestäbe

  • messen kleiner Kräfte im Genauigkeitsbereich 3-5 %
  • zur Gewichts- und Füllstandsbestimmung / Qualitätskontrolle
  • Handhabungstechnik
  • Medizin- und Orthopädietechnik

Zugzellen / Druckzellen

  • Hybridwaagen
  • Hängebahnwaagen
  • Förderbandwaagen
  • Prozessindustrie

Hochlastzellen

  • für Messungen von 5 t bis 200 t
  • Doppelscherkraftaufnehmer mit 0,05 % Genauigkeit
  • komplettes Einbaumodul im robustem Design aus Norm- oder Edelstahl
  • optional auch in ATEX-Ausführung

Spezialanfertigungen

Um eine verspannungsfreie Krafteinleitung (bei speziellen Anwendungen) in die Wägezelle zu gewährleisten, sind zusätzliche Konstruktionen erforderlich. Neben Standardanfertigungen bieten wir auch spezielle Einzelanfertigungen an. Hierzu gehört zu der Projektbearbeitung unserer Produktspezialisten die Kundenberatung, das Engineering (auch über 3D), die Montage, die Inbetriebnahme sowie der Service mit Wartung und Schulung.
