Typenübersicht - Laufzeitdifferenzprinzip

Ultraschall-Druchflussmessgerät zur Volumenstrom- und Energiemengenmessung

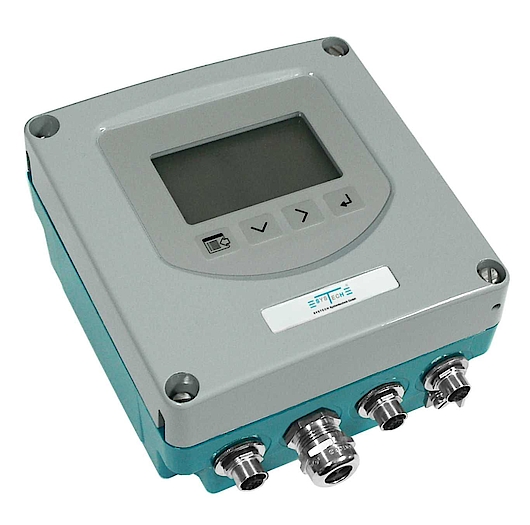

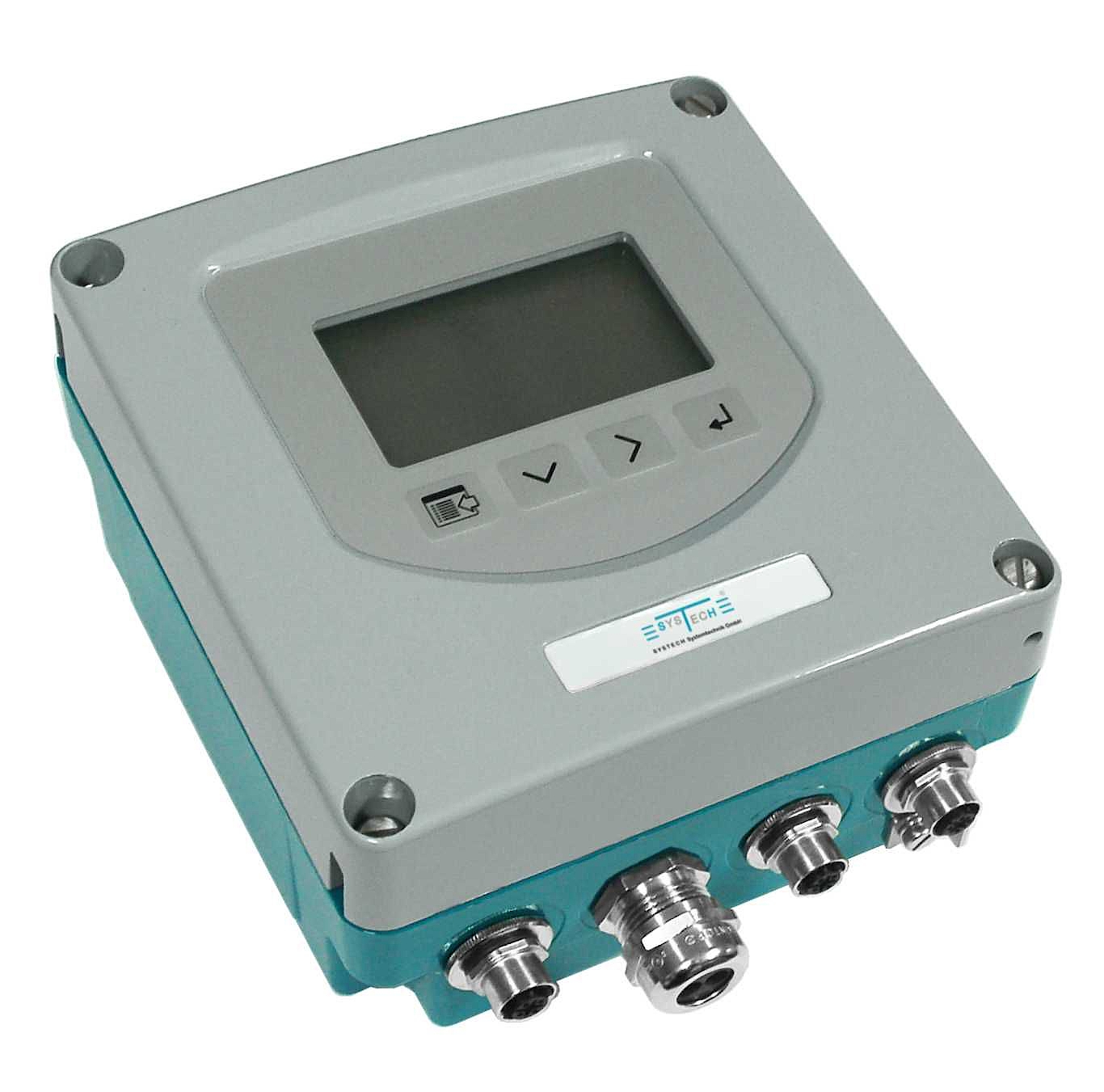

Ultraschallmessgerät stationär - Clamp-On Volumenstrom- und Energiemengenmessungen

die einfache "Clamp-On"-Montage der Sensoren an der Rohraussenseite ermöglicht einen schnellen und flexiblen Einsatz des Durchflussmessgerätes auch an schwer zugägnlichen Stellen.



  • für Anwendungen an Flüssigkeiten mit geringem Feststoffgehalt bzw. geringen Luft- oder Gasanteil
  • weiter Nennweitenbereich mit einem Sensor von DN 65 bis DN 300
  • eingriffsfrei - kein Medienkontakt (keine Korrosion, hygenisch, keine Leckage)
  • schnelle Installation ohne Eingriff in das Rohrleitungssystem (keine Fittings, Dichtungen oder Flansche)
  • kein Druckverlust
  • keine Abhängigkeit von der Leitfähigkeit
  • bidirektionale Messung des Durchflusses (Zähleroptionen in Vor-/Rückwärts oder Gesamtanzeige)
  • dynamische Signalstärke für Messungen unter ungünstigen Bedingungen
  • Messung auch bei kritischen Medien wie z. B. Klärschlamm und VE-Wasser möglich
  • Zertifiziert für Ex-Bereiche in Nord Amerika / Europa
  • direkte Ermittlung der Schallgeschwindigkeit von unbekannten Medien
  • Modbusfähig, optional mit Ethernetanschluss BACnet®/IP, EtherNet/IP™ und TCP/IP
  • robustes Kompaktgehäuse (IP 65) mit großem Digitaldisplay
  • Geräteeinstellungen und Auswertung über Software oder über Tastatur

Typenübersicht - Dopplerprinzip

Clamp On - Typ Doppler - stationär

Das stationäre Doppler-Messgerät kann den Durchfluss von Flüssigkeiten ermitteln, welche Schallreflektoren wie gelöste Feststoffe oder Gasblasen mit einer Mindestgröße von 35 micrometer enthalten (Feststoffanteil > 100ppm).

  • Reduziert die Installationszeit: Das Gerät lässt sich in wenigen Minuten anbauen und inbetriebnehmen
  • für die meisten homogenen Rohrmaterialien ist kein Eingriff in die Rohrleitung erforderlich
  • reduziert Materialkosten: Clamp On Sensoren benötigen keine Dichtungen, Filter, Fittings oder Flansche
  • Flexibilität: Automatische Stabilisierung und Feldkalibrierung - Anpassung an eine Vielzahl von Anwendungen
  • eingriffsfreie Clamp On Sensoren für die gängigsten Rohrmaterialien von 1/4" bis 120" (6 bis 3000 mm)
  • Einbausensor (Inline) erhältlich für Betonröhren, FRP / GRP oder hölzene Leitungen
  • relativ unempfindlich zu Wechselrichtern oder anderen Ultraschallsignalen
  • weite Messspanne von 0,05 m/s bis 9 m/s (Genauigkeit +-2% vom Messbereichsentwert der kalibrierten Messspanne)
  • vorbereitet für Mehrfachmessung in Systemen mit Einzelrohrleitung (Netzwerk)
  • Microprozessorsystem - Konfiguration und Datenspeicher im nicht flüchtigen ROM - Speicher

Clamp On - Typ Doppler - Handgerät

Das System kann sowohl an Metallrohren, als auch an Kunststoffrohren, mit einer Größe 1/4 " und größer, eingesetzt werden.

  • eingriffsfrei zu verwendender Handsensor, NEMA 12X-Gehäuse mit Batteriebetrieb
  • Messbereich von 0,1 m/s bis 9 m/s (Messbereichsspreizung 100:1)
  • zuverlässige Messungen an nahezu allen Anwendungen in denen Flüssigkeiten mit Partikeln durchsetzt sind, die einen Mindestanteil von 100 ppm und eine Mindestgröße von 100 micrometer haben
  • günstiges Gerät fur Messungen an gefüllten Rohrleitungen
  • großes 4-stelliges LCD-Display fur die Anzeige der Messwerte in feet/sec oder m/s
  • einfache Bedienung fur Anwendungen in der Industrie und in Versorgungsbetrieben, die z. B. mit Abwasser, Zellstoff oder ahnlichen stark durchsetzten Flussigkeiten arbeiten

INLINE - Durchflusswächter

  • Messprinzip nach dem Ultraschall-Doppler-Verfahren
  • Messung unabhängig von Temperatur und Leitfähigkeit
  • sehr kurze Ansprechzeit
  • exakte Messung bis 140°C
  • frei einstellbarer Schaltausgang
  • Anzeige Schaltausgangs mit LED
  • alle prodouktberührenden Materialien FDA-Konform
  • Sensor komplett aus Edelstahl, Sensorspitze aus PEEK
  • CIP-/SIP Reinigung bis 140 °C

Typenübersicht - Hybridprinzip

Clamp On - Typ Hybrid - portabel

Der Typ Hybrid - portabel ermöglicht die eingriffsfreie Messung flüssiger Medien über mehrere Messverfahren wie dem Dopplerverfahren (für Messungen mit hohem Feststoffanteil) sowie dem Laufzeitdifferenz- und Energiemessverfahren (für Messungen mit niedrigem Feststoffanteil).

  • TRUE HYBRID / CLAMP-ON - vereint eingriffsfrei das Dopplerverfahren sowie das Laufzeitdifferenzverfahren in einem Gerät wechselt je nach Medium automatisch das Messverfahren
  • höhere Genauigkeit dank überragender Messgeschwindigkeit mit 100 Messungen pro Sekunde
  • konzipiert für Extrembedingungen mit einem 7“ Touch-Farbdisplay für den Außenbereich und Schutzhülle
  • multiple Aufzeichnung mehrerer Messdaten auf einem internen 1GB Datenlogger bzw. externen Speicher über USB-Schnittstelle
  • einfaches laden der Daten über USB-Schnittstelle auf den PC / Laptop
  • extrem kompaktes Design - alle benötigten Komponenten - vereint in einer Tragetasche
  • simple Kontrolle der Messungen über aufgabenspezifische Einstellungen im mehrsprachigen Touch-Menü
  • erweiterbar um ein Wanddickenmessgerät, für eine höhere Genauigkeit bei fehlenden Rohrdaten (Full- Kit-Ausführung)
